3. 流程变量运行原理

在实际应用过程中，常遇到流程A的结果，作为流程B的运行参数的情况。这时就使用到流程变量，实现同一文件中多个流程之间的流程协作。 变量来源于数学，是计算机语言中能储存计算结果的代号。变量可以通过变量名访问。 流程变量的使用，分为三大部分：定义变量，变量赋值，变量使用。本案例详细说明流程变量的使用过程。

1、基本原理

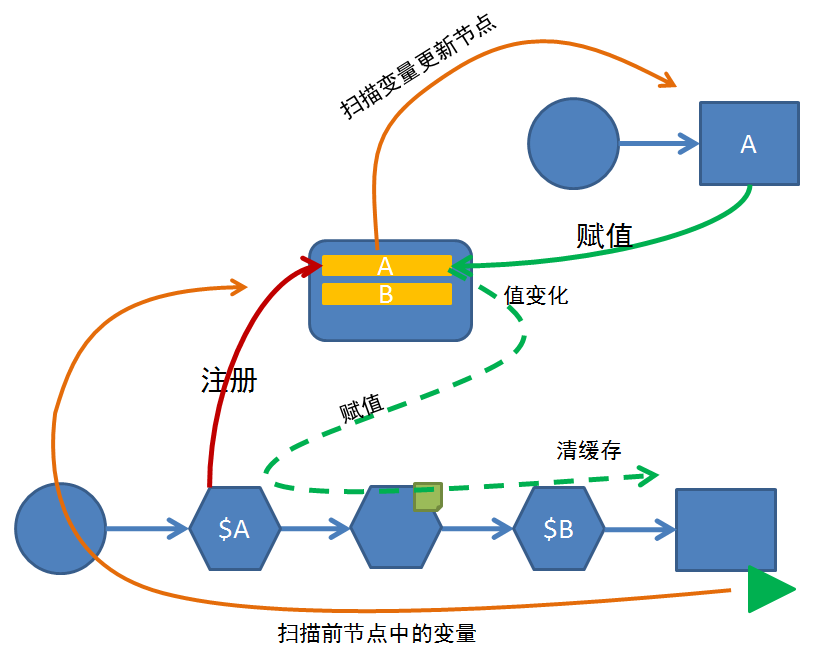

1）运行流程变量节点

  • 流程运行之前，执行有变化的流程变量赋值节点；首先扫描前节点中涉及的流程变量，执行对应的流程变量赋值节点。
  • 当流程变量变化时，清除其后节点的缓存，同时从使用列表中删除。
  • 当流程变量没有变化时，其后节点的缓存起作用，提高运行效率。

2）流程运行时，使用流程变量，将节点注册到使用列表中；（谁使用于流程变量？）

../_images/variable1.png

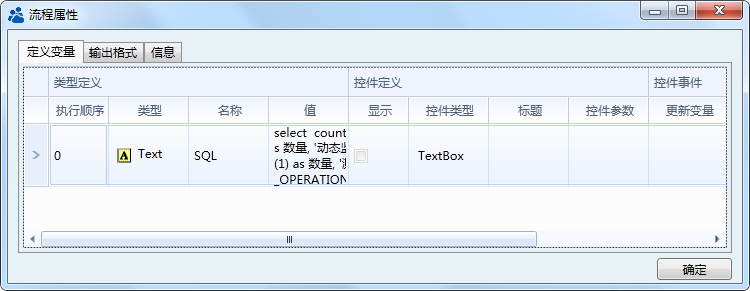

2、定义变量： 流程变量定义方式为：流工作区空白处右键选择流程属性，出现如下图所述窗口；窗口右键菜单中添加行，即定义一个新的流程变量。 在流程属性窗口中定义，设定流程变量的名称、类型、UI界面上控件显示等信息；如图所示，定义一个名为SQL的TEXT型流程变量。

../_images/variable2.png

3、变量赋值：

../_images/variable3.png

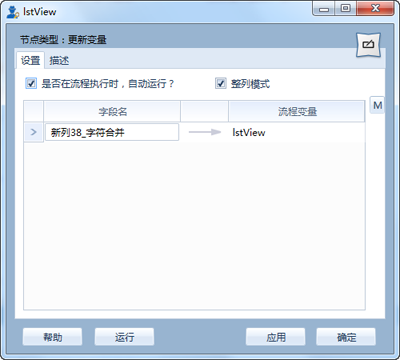

给定义的流程变量赋值，有两种方式，一是在UI界面上指定，二是“更新变量”节点指定，更新变量节点的功能是把流程运行的结果，赋值给流程变量；如图所示，给SQL流程变量赋值

../_images/variable4.png

4、变量使用：

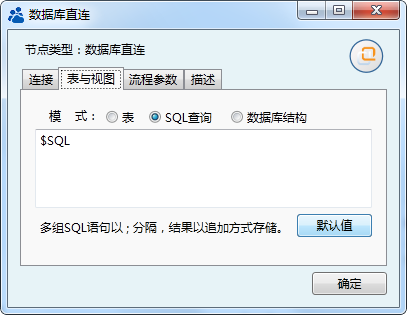

在节点使用过程，流程变量的使用方式是“$流程变量”，如图所示，使用SQL流程变量

../_images/variable5.png

案例：

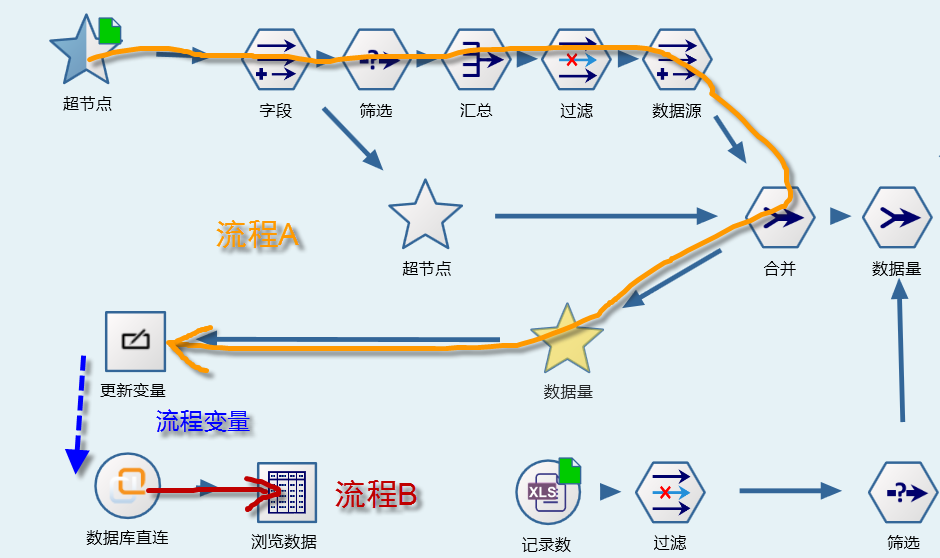

图中，流程B中的生成473个表的记录数汇总表，用于显示当前数据表的数据量；473表的统计数据量SQL有规律可循。

流程A分析数据库中的数据表，可以生成流程B所需的SQL语句，流程组中通过流程变量，实现流程A向流程B的值传递。

../_images/variable6.png
