9. 半结构化数据智能解析

维基百科：“直观的界面、出色的计算功能和图表工具，再加上成功的市场营销，使Excel成为最流行的个人计算机数据处理软件。在1993年，作为Microsoft Office的组件发布了5.0版之后，Excel就开始成为所适用操作平台上的电子制表软件的霸主。”这段话描述的非常到位，Excel在油田科研生产中无所不在，无论是从现场的数据采集、日常报表上报到科研人员的分析研究，都得到广泛的使用，因而多年来企业也就积累了大量的Excel数据。

Excel格式多源于用户习惯自行独立设计，缺乏统一的企业规范；与常见的二维表格数据相比，Excel数据种类多样、格式复杂，具有很强的自述性与动态可变性。

传统数据处理工具仅能处理格式相对简单的Excel表格，难以适应数据结构的复杂与变动；而编写数据解读程序工作量又非常大；这就造成了Excel报告深化应用困难的窘境。

Datist提供独创的智能解析工具与技术，可快速地、批量地从任意复杂格式中，抽取所需的数据，并按照新需求将数据重新组织成标准规范的结构化数据格式，支撑上层应用。

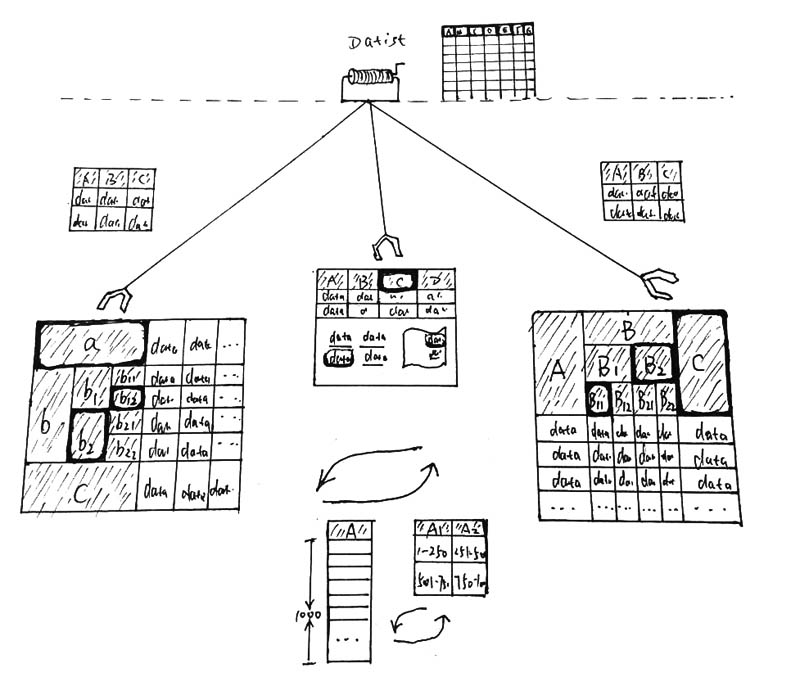

智能解析原理：

../_images/Semistructured01.jpg

智能解析采用多模板、单元格动态匹配、可选列等技术，让智能解析模板具有很强的伸缩性与兼容性，使得同一模板抽取多种格式的文件成为可能。

步骤一 构造解析模板

构造智能解析模板，需要在Excel中安装智能解析工具插件。当安装成功后，Excel的菜单栏中，会出现智能解析工具栏，包含工程、字段、定义模板、取值模板等功能组。

  • 工程组，对模板工程进行操作，包括新建、打开、保存、开启工程面板等功能；
  • 字段定义组，对模板中的字段进行操作，包括添加字段、修改字段类型、开启字段面板等功能；
  • 模板组，对模板进行管理，包括新建、复制、检查、删除模板、排序、开启模板面板等功能；
  • 取值模板组，定义模板的内容，包括新增标题块、说明块、内容块以及验证模板功能；

智能解析模板工具：

../_images/Semistructured02.jpg

具体编写数据抽取模板，有以下几步：

1） 新建模板工程

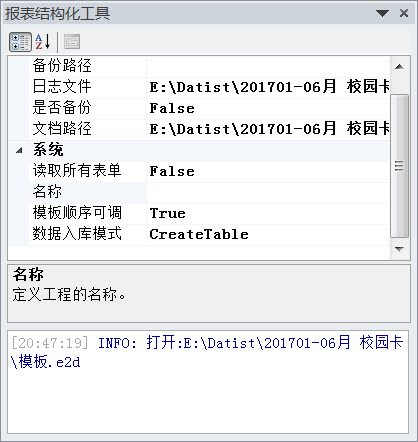

单击新建按钮，新建一个模板工程；打开工程窗口，指定模板读取文件目录、文件备份路径、解析日志路径以及模板读取方式、匹配顺序优化等；

../_images/Semistructured10.jpg

2）定义字段名及类型

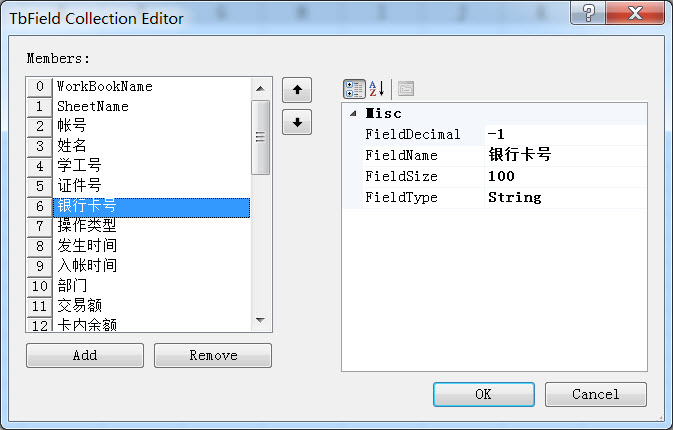

文档中包含的信息非常多，而我们需要的信息是一定的，通过字段定义功能组指定字段名及类型。框选一个或多个单元格，然后点击名称，即可将单元格值作为字段名添加到字段列表中。

../_images/Semistructured11.jpg

3）增加解析模板

一个模板工程中支持多个取值模板，单击新建模板在工程中新建一个取值模板。开启模板面板，可以编辑模板名称、最大允许偏移量以及取值方式等内容。

../_images/Semistructured12.jpg

4）指定取值方式

取值模板定义字段与取值单元格的对应关系，字段取值过程共存在三种关系：

  • 标题块：不取值，在模板中起标记作用，作为身份信息告诉 Datist 从而区分文档的类型；如标题。
  • 说明块：从文档中仅取一个值，标记与取值单元格为一对一的关系，说明块有上下结构、左右结构之分；如副标题。

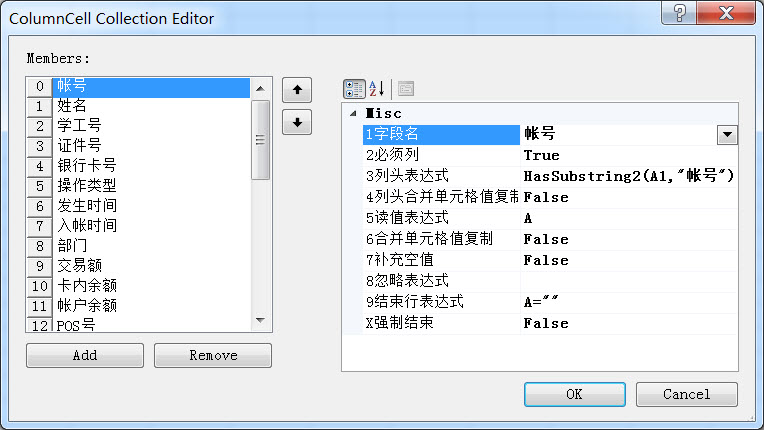

  • 内容块：从文档中取一组值，如报告内容等；需定义列头表达式、取值表达式、结束行表达方式，忽略行表达式等；如下图所示。

模板创建过程中，支持交互式的操作，在单元格中选取单元格，再点击相关的按钮，如标题、说明块、添加内容块等，向项目模板中添加相关信息。

../_images/Semistructured13.jpg

注解

默认情况下，智能解决插件会自动创建各类表达式，您仅需作微小的调整即可。

步骤二 数据清洗

模板定义好后，使用数据专家中的智能解析节点，加载智能解析模板文件，读取Excel文档中数据。如果说智能解析节点实现了Excel文档的读取，那么数据专家流程式数据清洗才是真正实现了文档智能解析与数据重组。

案例：录井数据整理入库

项目组需要将历年以光盘保存的单井资料，整理、加载到生产系统中。由于数据归档以单井为单位，钻、录、试数据又分别存在不同的Excel文档中，数据整理人员需从每口单井的文档中提取数据，通过复制、粘贴的方式，将原始的Excel数据，整理成目标数据格式，工程量浩大。又因为项目组人员少，日常事务烦忙，数据实录工作，进展缓慢，1个月才完成十几口的数据整理任务。

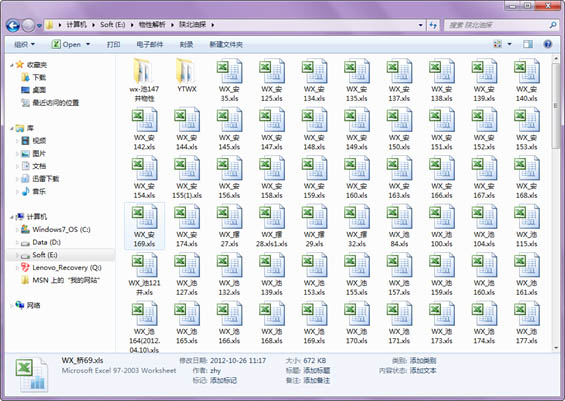

多年来积攒的报告：

../_images/Semistructured03.jpg

报告样式多样是任务难以推进的主要原因，例如，岩心分析物性数据来源多个项目组，分析单位也来源不同的单位，各个单位的分析数据项目大同小异，但Excel的格式各异，这种差别有大有小。

下图中枚举了来源于不同企业的物性报告格式，虽然它们同是物性分析报告，也都包含井号、深度、层位、渗透率、饱和度等多个参数数据，然而这些参数的数据、位置及表征方式有很大差异，使得数据结构化工作异常困难。

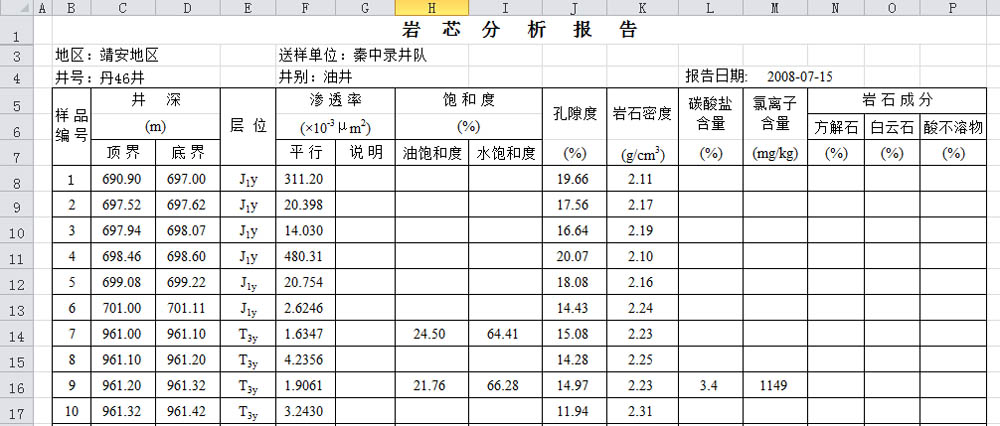

勘探局的格式：

../_images/Semistructured04.jpg

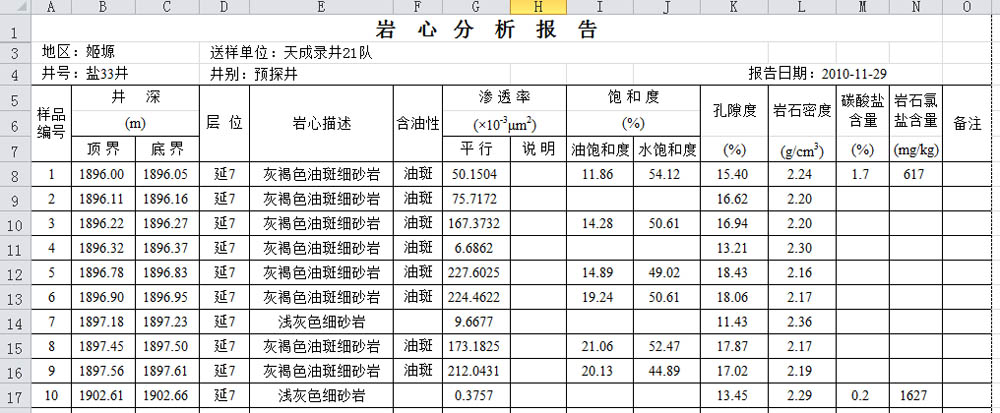

川庆钻探工程公司的格式：

../_images/Semistructured05.jpg

吐哈油田的格式：

../_images/Semistructured06.jpg

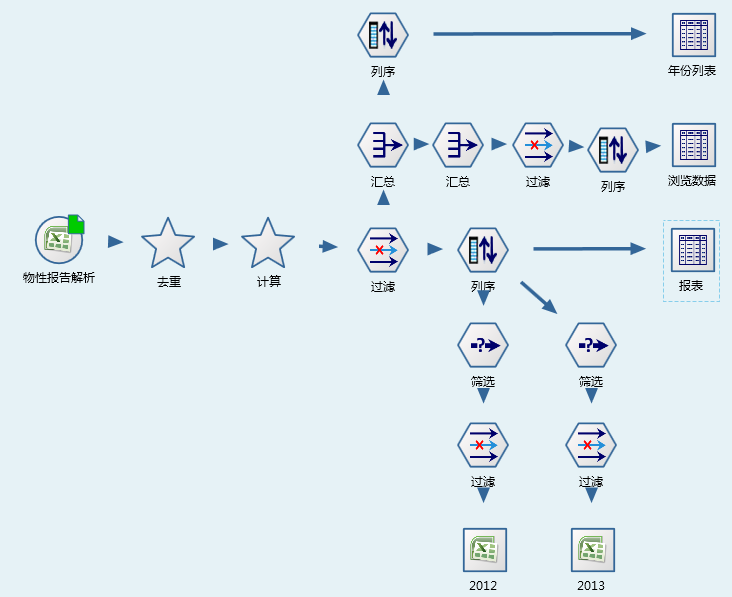

数据专家系统，采用智能数据解析技术，快速实现了分层数据提取、钻井分段钻井液性能数据、气测解释数据、取芯、套管数据、岩屑油气显示、钻头数据、最大井斜、油气显示分层统计和物性入库共10项数据自动提取入库，仅用10分钟，完成600余井的数据整理工作。

../_images/Semistructured07.png

666个文件解析耗时日志，解析总耗时10分22秒:

[2014-10-31 09:24:24.729] 【流程开启】 D:\DatistDemo\DMS\Projects\录井.DMS
[2014-10-31 09:24:24.732] 【名称】Stream
[2014-10-31 09:24:24.733] 【版本】2014-06-19 22:47:51
[2014-10-31 09:24:24.737] 【作者】bc-THINK
[2014-10-31 09:24:24.739] 【运行模式】流程参数运行
[2014-10-31 09:24:24.746] 【完成】 节点正确性检查
[2014-10-31 09:25:49.290] 解析Excel: 50/666 7.51%
[2014-10-31 09:26:35.629] 解析Excel: 100/666 15.02%
[2014-10-31 09:27:05.417] 解析Excel: 150/666 22.52%
[2014-10-31 09:27:36.907] 解析Excel: 200/666 30.03%
[2014-10-31 09:28:14.572] 解析Excel: 250/666 37.54%
[2014-10-31 09:28:59.638] 解析Excel: 300/666 45.05%
[2014-10-31 09:29:29.340] 解析Excel: 350/666 52.55%
[2014-10-31 09:30:17.498] 解析Excel: 400/666 60.06%
[2014-10-31 09:31:09.807] 解析Excel: 450/666 67.57%
[2014-10-31 09:31:57.783] 解析Excel: 500/666 75.08%
[2014-10-31 09:32:47.935] 解析Excel: 550/666 82.58%
[2014-10-31 09:33:39.062] 解析Excel: 600/666 90.09%
[2014-10-31 09:34:30.589] 解析Excel: 650/666 97.60%
[2014-10-31 09:34:46.305] 解析Excel: 666/666 100.00%
[2014-10-31 09:34:46.854] 读取表单方式:     所有
[2014-10-31 09:34:46.861] 日志文件:       C:\Users\bc\Desktop\录井\log1.log
[2014-10-31 09:34:46.864] 共解析文件数661个，入库记录137878条。

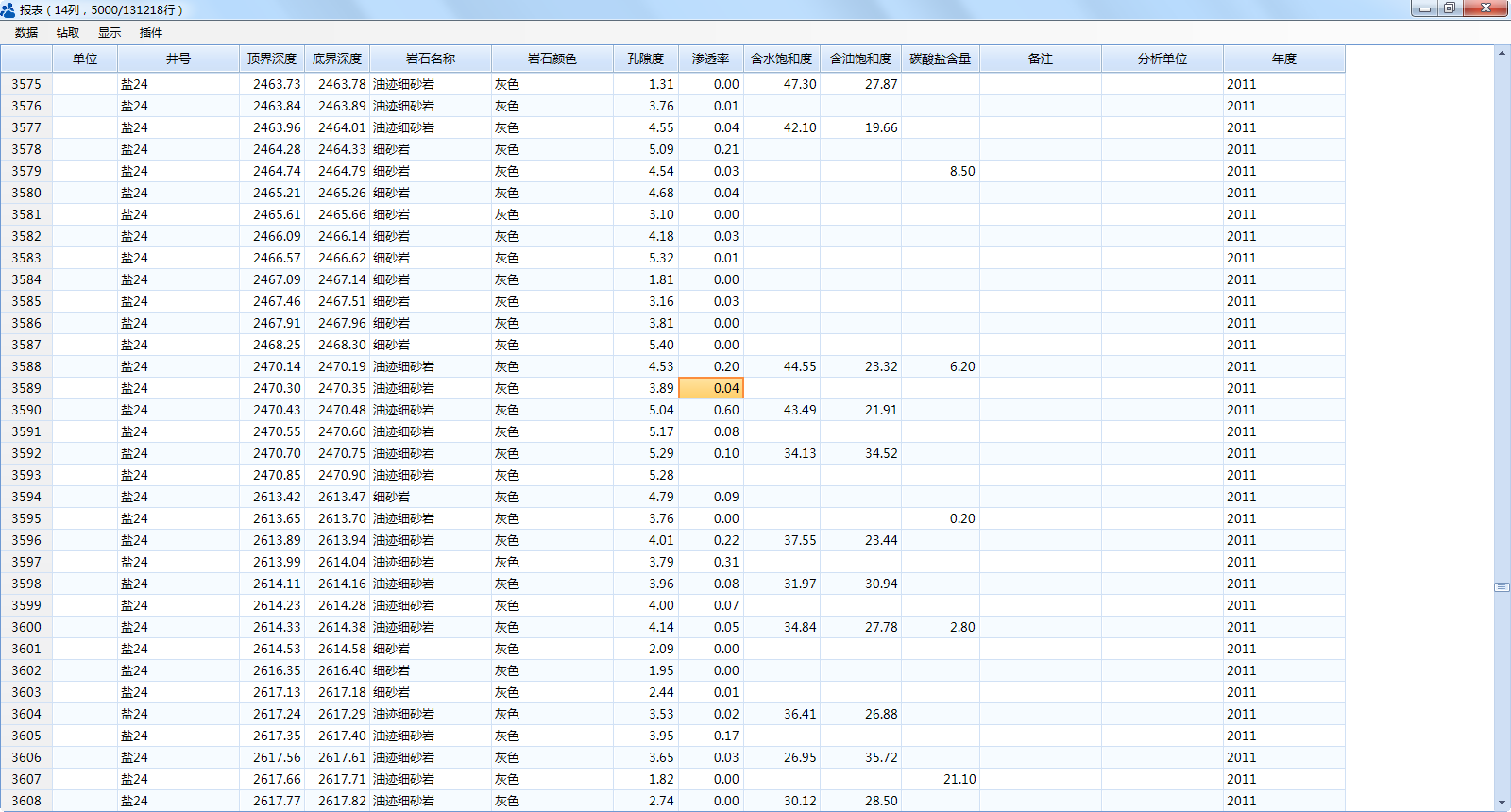

解析结果数据表：

../_images/Semistructured08.png

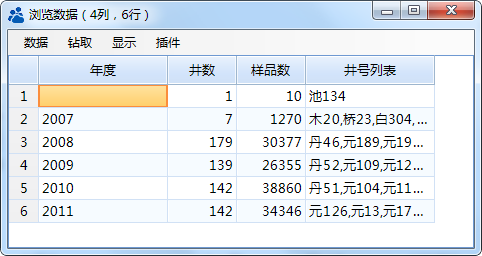

将结构化的结果，按年度统计报告：

../_images/Semistructured09.png

智能解析效果

Datist数据提取解决方案具有高度智能化、自动化的特点，且整个过程无需编程，只需要对Datist数据专家的节点进行排列组合，便可以生成个性化的解决方案，因此在各方面均比人工方式和编程方式的解决方案高出几个等级，经过大量实际项目验证：

与人工方式相比：

  • 准确率提高数倍；
  • 工时缩短至小时级；
  • 成本缩短至1/10；
  • 可复用程度提高百倍。

与编程方式相比：

  • 开发用时缩短至1/50；
  • 成本缩短至1/4；
  • 灵活性提高10倍；
  • 开发难度降低至1/50。
