16. 制作扩展节点包¶
Datist 给用户提供自定义的节点的功能，您可以在工具箱添加扩展自已的节点。本节点将详细说明扩展节点的工作原量与使用方法。
16.1. 自定义节点约定¶

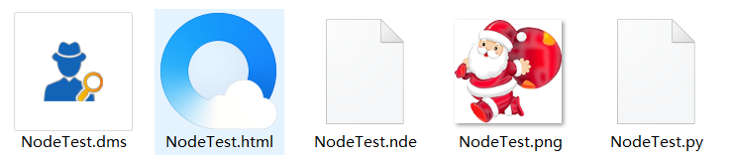

以同名文件方式，组织扩展节点，存放于安装目录下的Plugin文件夹中。常规节点定义文件组织如下：
- .nde文件：NodeExpand简写，JSON格式的UTF8文本，定义节点的描述、数据需求和输出数据结构信息。
- .png图片文件：定义节点的图标，建议图标尺寸小于200*200。
- .html网页文件：定义运行参数界面。
- 核心算法文件：自定义节点的运行文件，支持py、pyc、R、Rc和exe。
- .dms流程文件，给出扩展节点的示例流程。
注解
节点图标，图片为PNG格式，尺寸控制在200*200以内；
节点标题将显示在工具栏中，字符串长度控制在5个之内；
16.2. 定制扩展节点¶

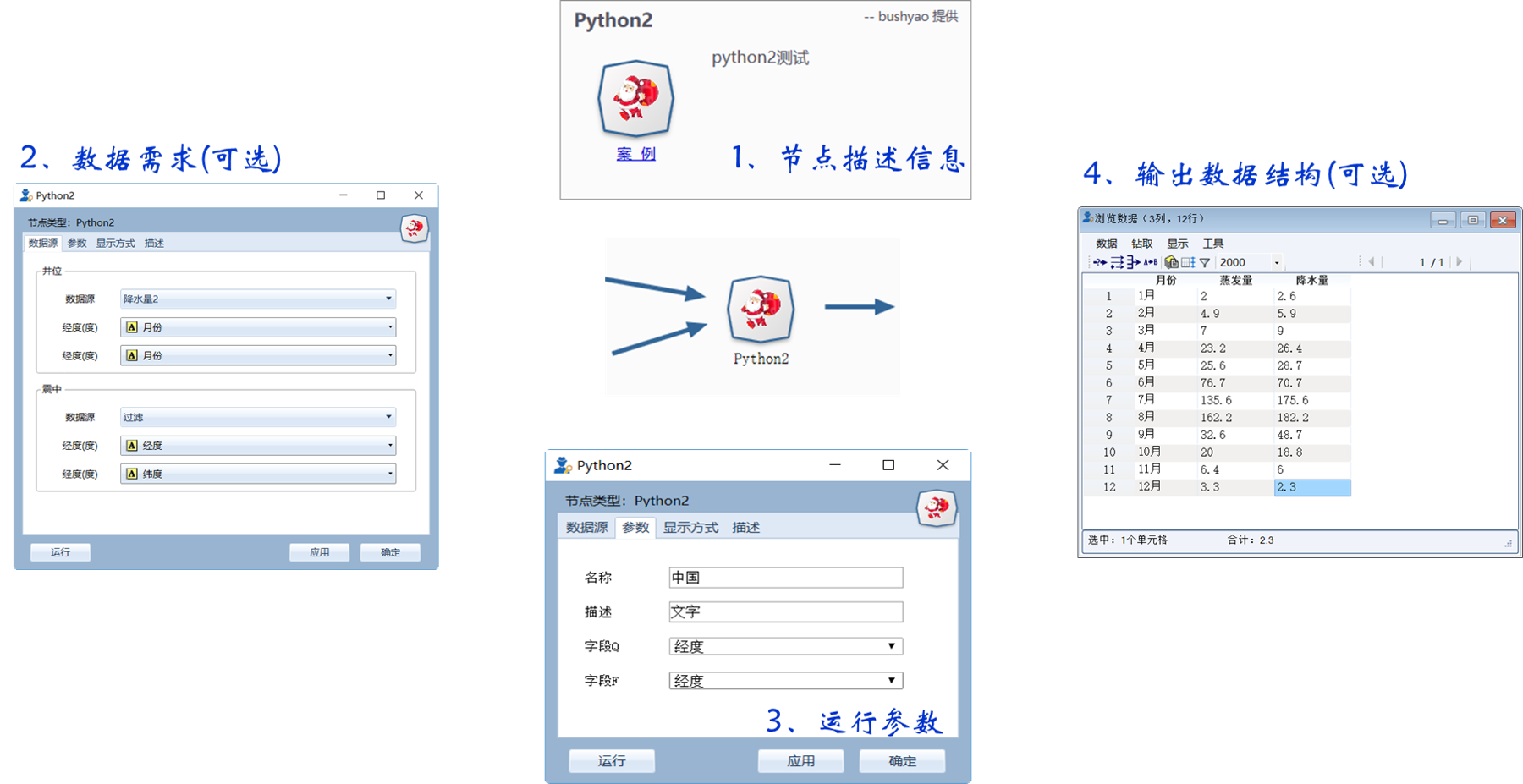

扩展节点需定义节点描述、数据需求、运行参数及输出数据结构信息。
16.2.1. 节点描述信息¶
节点描述信息，由.nde文件定义，定义节点的节点组别、名称、版权、算法文件等信息。
示例代码:
"GroupName": "分组名称", //数据专家扩展工具下，分组名称
"Name": "Python2",
"SystemToolTip": "python2测试",
"Version":"2.0",
"Author": "bushyao",
"ScriptFile": "NodeTest.py" //算法文件，必需项，支持py、pyc、R、Rc和exe
16.2.2. 节点数据需求¶

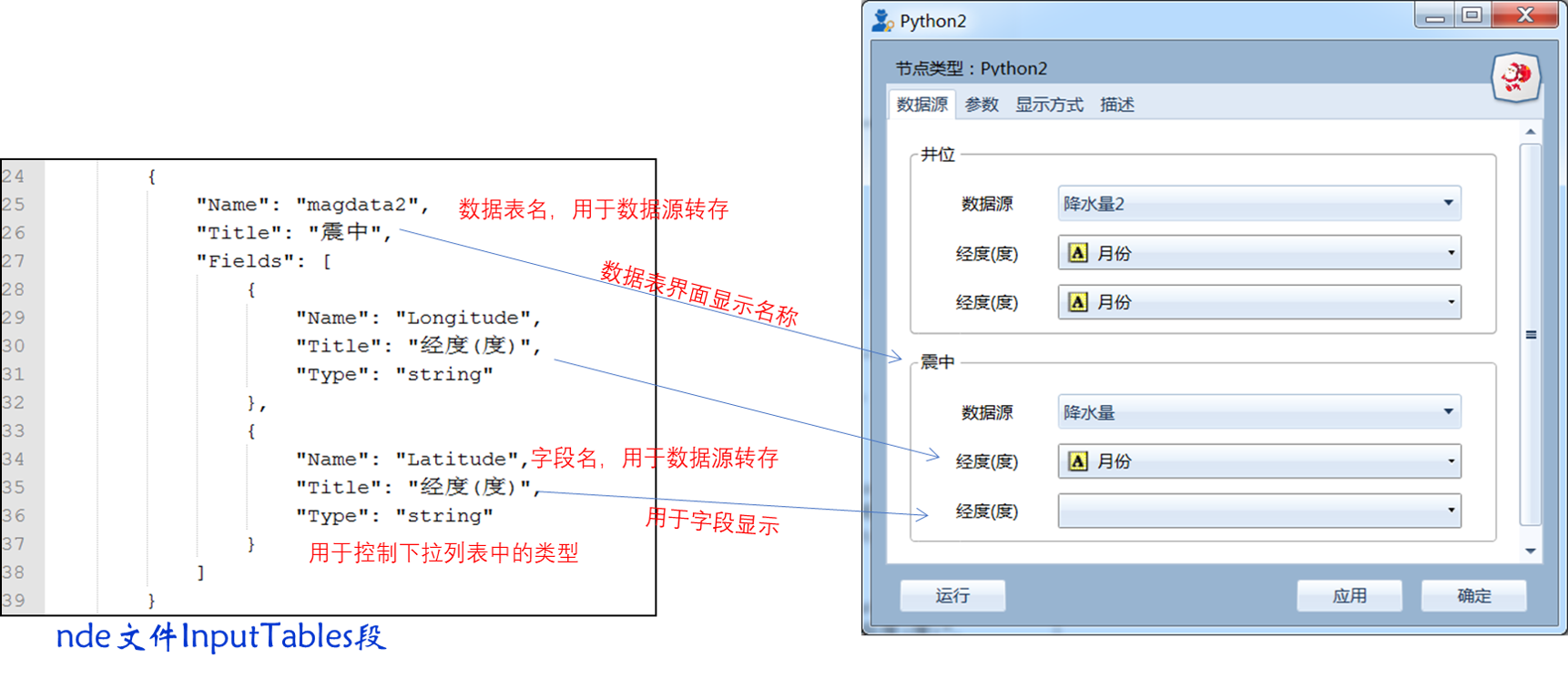

在.nde文件的InputTables对象数组中，定义节点的前节点的数据需求，包括数据表名称、字段结构等。
InputTables数组的长度，将决定节点的可连接前节点的数量：
- 无InputTables属性或子元素，自定义节点为数据源类型；
- 仅有一个子元素，自定义节点仅支持一个数据输入前节点；
- 多个子元素，自定义节点仅支持数量相等的数据输入前节点。
示例代码:
"InputTables": [
{
"Name": "magdata", //数据表名，用于数据源转存
"Title": "井位", //数据表界面显示名称
"Fields": [
{
"Name": "Longitude", //字段名，用于数据源转存
"Title": "经度(度)", //用于字段显示
"Type": "string" //用于控制下拉列表中的类型
},
{
"Name": "Latitude",
"Title": "纬度(度)",
"Type": "string"
}
]
},
{
"Name": "magdata2",
"Title": "震中",
"Fields": [
{
"Name": "Longitude",
"Title": "经度(度)",
"Type": "string"
},
{
"Name": "Latitude",
"Title": "纬度(度)",
"Type": "string"
}
]
}
]
示例代码中定义了两个数据源的需求。
注解
Type指定字段数据类型，即自定义节点对字段类型的要求，数据源窗口将根据指定的类型过滤字段下拉列表内容。 Type支持int、real、string、bool、datetime、Blob等类型； 若为空，支持任意类型的数据；多个类型以|间隔，如string|real,表示支持两种类型的数据； 其中，Blob类型，将以文件形式向后续节点扭转，数据表中存储转换文件的路径。
16.2.3. 节点运行参数¶
节点运行参数是一个JSON文件，运行时传递给扩展节点的作为运行参数。
该文件由用户界面（HTML）定义，其数据结构由用户自已决定。运行时，系统将追加数据源及运行信息，以文件路径的方式推送给扩展节点。
JSON参数文件示例:
{
"pars": {
"title": "点1",
"desc": "测点"
},
"allfields": true,
"names": {
"q": "月份",
"f": "月份"
}
}
追加信息后，JSON参数文件示例:
{
"pars": {
"title": "点1",
"desc": "测点"
},
"allfields": true,
"names": {
"q": "月份",
"f": "月份"
},
"magdata": "C:\\Users\\BC\\AppData\\Local\\Temp\\magdata.txt", //与.nde文件中InputTables的表名对应
"magdata_colnames": "月份,降水量", //前节点映射的字段名
"magdata2": "C:\\Users\\BC\\AppData\\Local\\Temp\\magdata2.txt", //与.nde文件中InputTables的表名对应
"magdata2_colnames": "经度,纬度", //前节点映射的字段名
"OutputPath": "C:\\Users\\BC\\AppData\\Local\\Temp\\", //建议用户文件存放路径
"ResultFile": "C:\\Users\\BC\\AppData\\Local\\Temp\\result.json", //与.nde文件中的ResultFile对应
"GetResult": "Print", //返回值与显示页设置的运行结果收集方式：Print、JSON，
"DataMode": "FileList", //返回值与显示页设置的输出与显示方式：FileList,Url,DataTable
}

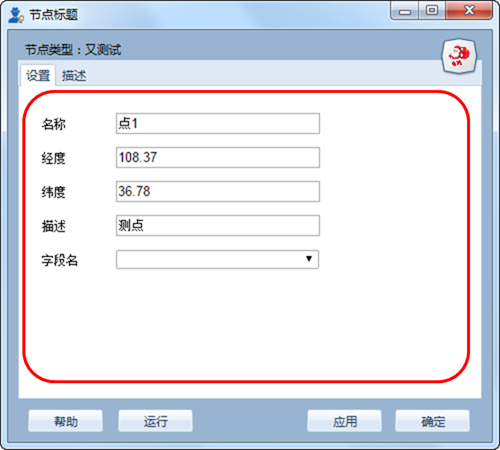

用户自定义的Html界面构成：
注解
用户HTML界面中的文本框等元素，支持流程变量，使用方法为“$变量名”，如$point；运行前，系统先将流程变量的值替换流程变量，再把参数文件传给扩展节点。
建议Html界面由样式设置、数据交换、界面显示三个部分构成；
- 样式设置：定义的HTML的整体的样式，有助于界面风格的一致性，相关内容可参考CSS样式；
- 数据交换：定义HTML界面与节点编辑器之间的通讯方式，由数据初始化SetData与数据保存 GetData 两个函数组成；
- 界面显示：HTML脚本定义，界面参数与字段映射的具体内容。
数据交换部分由GetData、SetData两个函数组成；建议使用Jquery组件，方便界面对象的引用。
- function GetData() 将界面数据组织成JSON数据字符串，存储于节点中；
- function SetData(txt, fieldnames) 从节点中获取数据Json字符串和前节点的名称列表，初始化界面； txt为JSON字符串， fieldnames为前节点的字段名列表，以分号间隔的字符串。
示例代码:
<script type="text/javascript">
function GetData() {
var anObject = new Object();
anObject.pars = new Object();
anObject.pars.title = $("#title").val();
anObject.pars.desc = $("#desc").val();
anObject.allfields = true;
anObject.names = new Object();
anObject.names.q = $("#fieldQ").find("option:selected").text();
anObject.names.f = $("#fieldF").find("option:selected").text();
return JSON.stringify(anObject);
}
//SetData由节点编辑器在窗口打开时，自动执行。
function SetData(txt, fieldnames) {
var field1 = '';
var field2 = '';
if (txt !== null && txt !== '') {
var obj = JSON.parse(txt);
if (obj !== null) {
$("#title").val(obj.pars.title);
$("#desc").val(obj.pars.desc);
field1 = obj.names.q;
field2 = obj.names.f;
}
}
SetFields(fieldnames, "fieldQ", field1);
SetFields(fieldnames, "fieldF", field2);
}
//字段列表初始化
function SetFields(fieldnames, elementId, fieldvalue) {
var id = "#" + elementId;
$(id).empty();
var arr = fieldnames.split(";");
var selector = $(id);
arr.forEach(function (value, index) {
var opt = new Option(value, index);
if (value === fieldvalue) opt.selected = true;
selector.append(opt);
});
}
</script>
界面显示部分，示例代码:
<body scroll="no" style="height: 100%; margin: 0; width: 100%">
<table>
<tr>
<td style="width:70px">名称</td>
<td><input id="title" type="text" value="点1"></td>
</tr>
<tr>
<td>描述</td>
<td><input id="desc" type="text" value="测点"></td>
</tr>
<tr>
<td>字段Q</td>
<td><select id="fieldQ"></select> </td>
</tr>
<tr>
<td>字段F</td>
<td><select id="fieldF"></select> </td>
</tr>
</table>
</body>
16.2.4. 输出数据结构¶

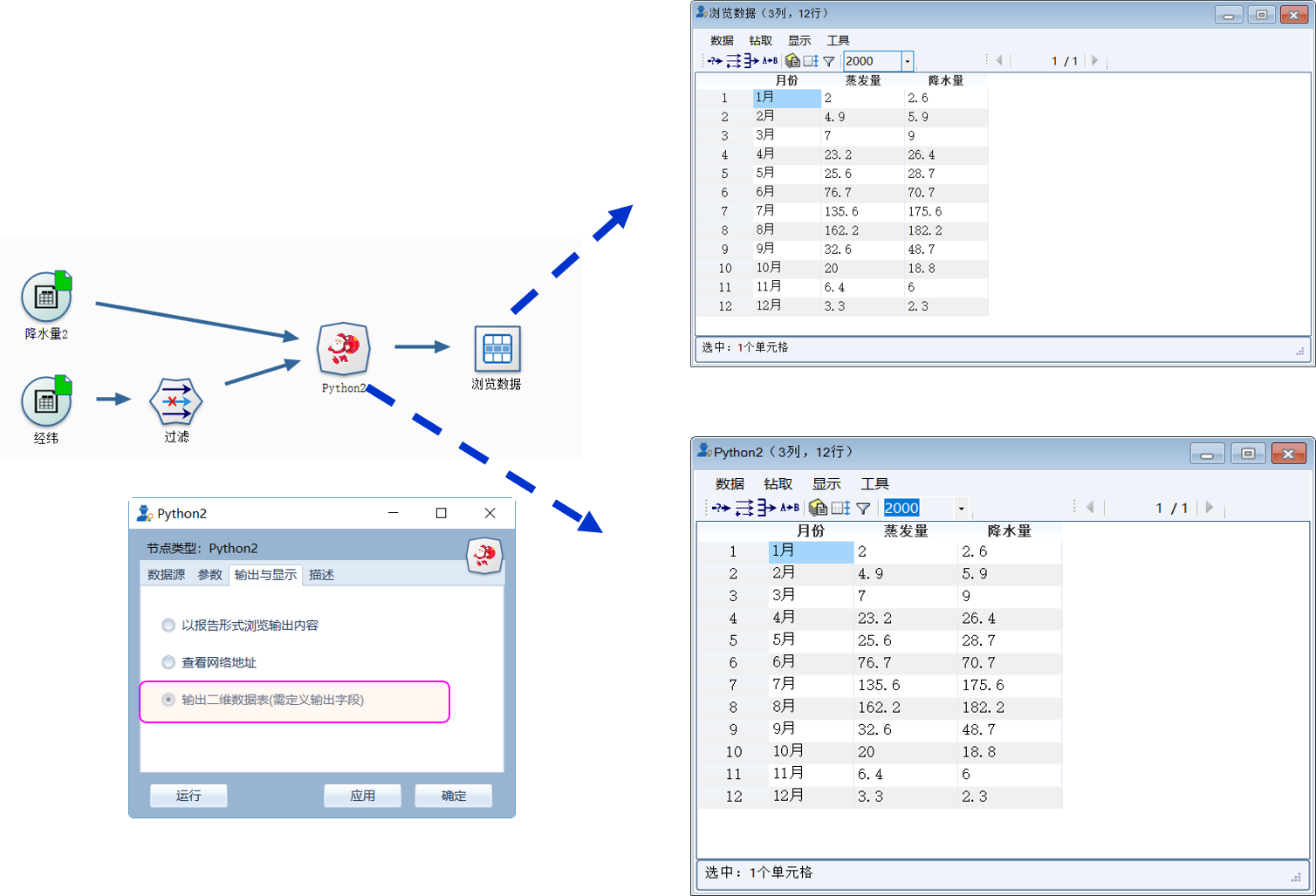

当自定义节点有二维表输出时，通过.nde文件中OutputFields属性定义输出二维表的结构。节点运行时，以输出列表中第一个CSV文件为输出数据表（以;或,分隔）。
示例代码:
"OutputFields": [
{
"Name": "月份",
"Type": "string"
},
{
"Name": "蒸发量",
"Type": "string"
},
{
"Name": "降水量",
"Type": "string"
}
]
本案例中，完整nde文件代码如下:
{
"GroupName": "分组名称",
"Name": "Python2",
"SystemToolTip": "python2测试",
"Version": "2.0",
"Author": "bushyao",
"ScriptFile": "NodeTest.R",
"InputTables": [
{
"Name": "magdata",
"Title": "井位",
"Fields": [
{
"Name": "Longitude",
"Title": "经度(度)",
"Type": "string"
},
{
"Name": "Latitude",
"Title": "纬度(度)",
"Type": "string"
}
]
},
{
"Name": "magdata2",
"Title": "震中",
"Fields": [
{
"Name": "Longitude",
"Title": "经度(度)",
"Type": "string"
},
{
"Name": "Latitude",
"Title": "纬度(度)",
"Type": "string"
}
]
}
],
"CheckInput": "true", //可选值：true,false; 在节点运行之前，是否检查数据源对应关系
"OutputFields": [
{
"Name": "月份",
"Type": "string"
},
{
"Name": "蒸发量",
"Type": "string"
},
{
"Name": "降水量",
"Type": "string"
}
],
"ResultFile":"result.json" //可以绝对路径，或仅为文件名
}
16.3. 自定义节点运行¶

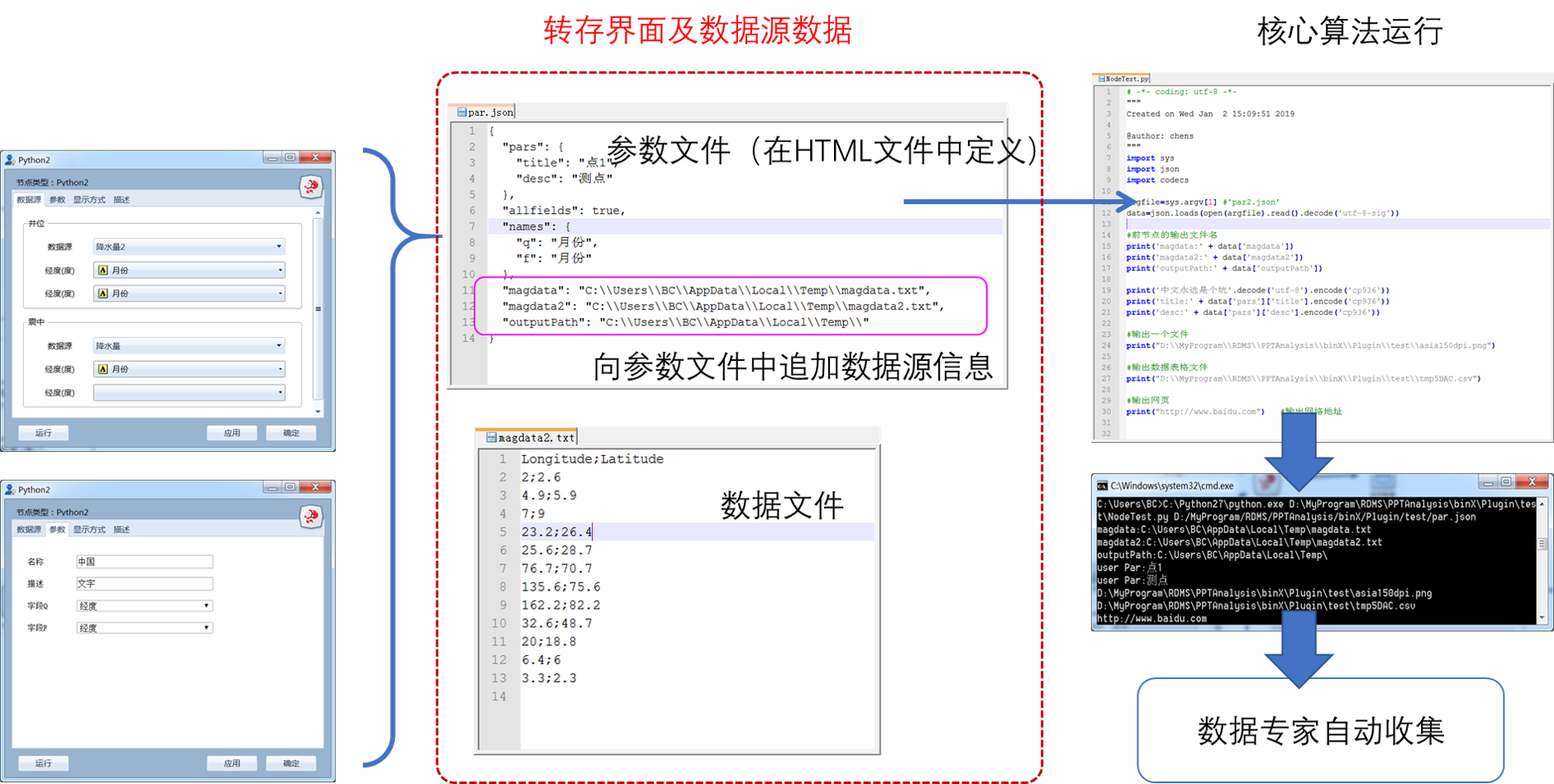

自定义节点运行过程中，系统转存界面参数及数据源数据，将参数文件传递给核心算法，运行算法后，数据专家自动从界面收集数据。
当前核心算法模块，支持py、pyc、R、Rc和exe。
16.3.2. Python扩展节点¶
代码示例(NodeTest27.py):
# -*- coding: utf-8 -*-
# Python2.7
import sys
import json
import codecs
argfile=sys.argv[1] #'par2.json'
data=json.loads(open(argfile).read().decode('utf-8-sig'))
#前节点的输出文件名
print('--NodeTest27.py by bushyao--')
print('debug: 1st debug Info!')
print('magdata:' + data['magdata'])
print('magdata2:' + data['magdata2'])
print('OutputPath:' + data['OutputPath'])
print('ResultFile:' + data['ResultFile'])
print('中文永远是个坑'.decode('utf-8').encode('cp936'))
print('title:' + data['pars']['title'].encode('cp936'))
print('desc:' + data['pars']['desc'].encode('cp936'))
print('Debug:2st debug Info!')
#输出一个文件
print("D:\\MyProgram\\binX\\Plugin\\test\\tmpData\\asia150dpi.png")
#输出数据表格文件
print("D:\\MyProgram\\binX\\Plugin\\test\\tmpData\\tmp5DAC.csv")
#输出网页
print("http://www.baidu.com") #输出网络地址
代码示例(NodeTest36.py):
# -*- coding: utf-8 -*-
# Python3.6
import sys
import json
import codecs
argfile=sys.argv[1] #'par2.json'
print('debug:'+argfile) #json缓存地址
with open(argfile,'rb') as f:
data = json.load(f)
#前节点的输出文件名
print('--NodeTest36.py by Chenshi--')
print('debug: 1st debug Info!')
print('magdata:' + data['magdata'])
print('magdata2:' + data['magdata2'])
print('OutputPath:' + data['OutputPath'])
print('ResultFile:' + data['ResultFile'])
print('中s文永远是个坑')
print('title:' + data['pars']['title'])
print('desc:' + data['pars']['desc'])
print('Debug:2st debug Info!')
#输出一个文件
print("D:\\MyProgram\\RDMS\\PPTAnalysis\\binX\\Plugin\\test\\tmpData\\asia150dpi.png")
#输出数据表格文件
print("D:\\MyProgram\\RDMS\\PPTAnalysis\\binX\\Plugin\\test\\tmpData\\tmp5DAC.csv")
#输出网页
print("http://www.baidu.com") #输出网络地址
16.3.3. EXE扩展节点¶
代码示例(C#):
using System;
using System.IO;
using System.Text;
using Newtonsoft.Json.Linq;
namespace NodePlugin
{
class Program
{
static void Main(string[] args)
{
if (args.Length < 1)
{
Console.WriteLine("参数据文件不存在");
return;
}
var jsonFile = args[0];
var txt = File.ReadAllText(jsonFile, Encoding.UTF8);
var data = JObject.Parse(txt);
Console.WriteLine("----NodeTest.exe by bushyao----");
// 前节点的输出文件名
Console.WriteLine("magdata:" + data["magdata"]);
Console.WriteLine("magdata2:" + data["magdata2"]);
Console.WriteLine("OutputPath:" + data["OutputPath"]);
Console.WriteLine("title:" + data["pars"]["title"]);
Console.WriteLine("desc:" + data["pars"]["desc"]);
//输出一个文件
Console.WriteLine("D:\\MyProgram\\binX\\Plugin\\test\\tmpData\\asia150dpi.png");
//输出数据表格文件
Console.WriteLine("D:\\MyProgram\\binX\\Plugin\\test\\tmpData\\tmp5DAC.csv");
//输出网页
Console.WriteLine("http://www.baidu.com"); //输出网络地址
}
}
}

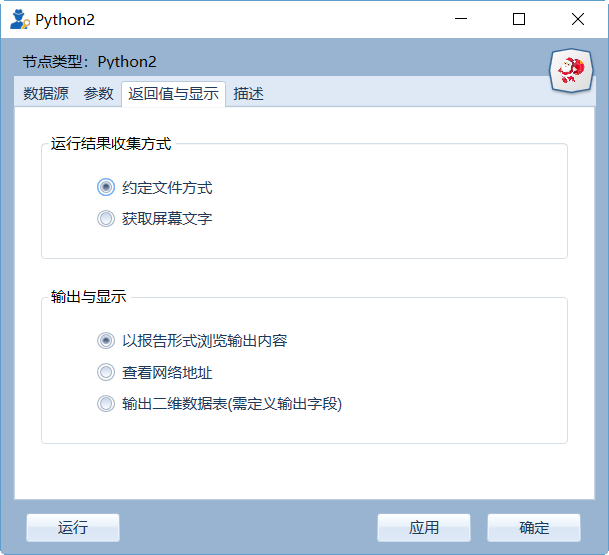

16.4. 运行结果收集¶
运行结果收集支持两种方式：
一、约定文件方式，需在nde文件指定ResultFile的属性，核心代码运行时，创建此JSON文件。
结果示例代码:
[
{
"id": 0,
"name": "文本串",
"type":"TXT",
"content":"这是一段测试文本",
"desc":"这是描述"
},
{
"id": 1,
"name": "文件",
"type":"FILE",
"content":"D:\\MyProgram\\RDMS\\PPTAnalysis\\binX\\Plugin\\test\\tmpData\\asia150dpi.png",
"desc":"图片哦"
},
{
"id": 2,
"name": "官方文档",
"type":"url",
"content":"https://datist.readthedocs.io/zh_CN/latest/advance/NodeExpend.html#id8",
"desc":"文档"
},
{
"id": 3,
"name": "输出的二维表",
"type":"tab",
"content":"D:\\MyProgram\\RDMS\\PPTAnalysis\\binX\\Plugin\\test\\tmpData\\tmp5DAC.csv",
"desc":"二维表"
},
]
其中，Tab类型，可以二维表格式的方式，显现于报告中。
二、从屏幕自动获取方式
用户以Print方式（python），将需要收集的内容，输出界面上；数据专家自动收集数据，无须用户定义。
从屏幕自动获取内容，具体约定如下：
- 若屏幕出的文字为文件，且文件存在，系统认定为回收文件，即FILE型；若文件是csv或Tab文件(以;或,间隔的UTF8文本文件)，将以二维表的方式向后扭转，即TAB型；若文件是HTML或HTM文件，则认定为网页，即URL型。
- 当文字以Debug:开始，不区分大小写，则为日志信息，显示于日志窗口中；
- 若文字以https://或http://开始，则认定为网页，即URL型；
- 其它系统皆认定为文本数据，即TXT型；

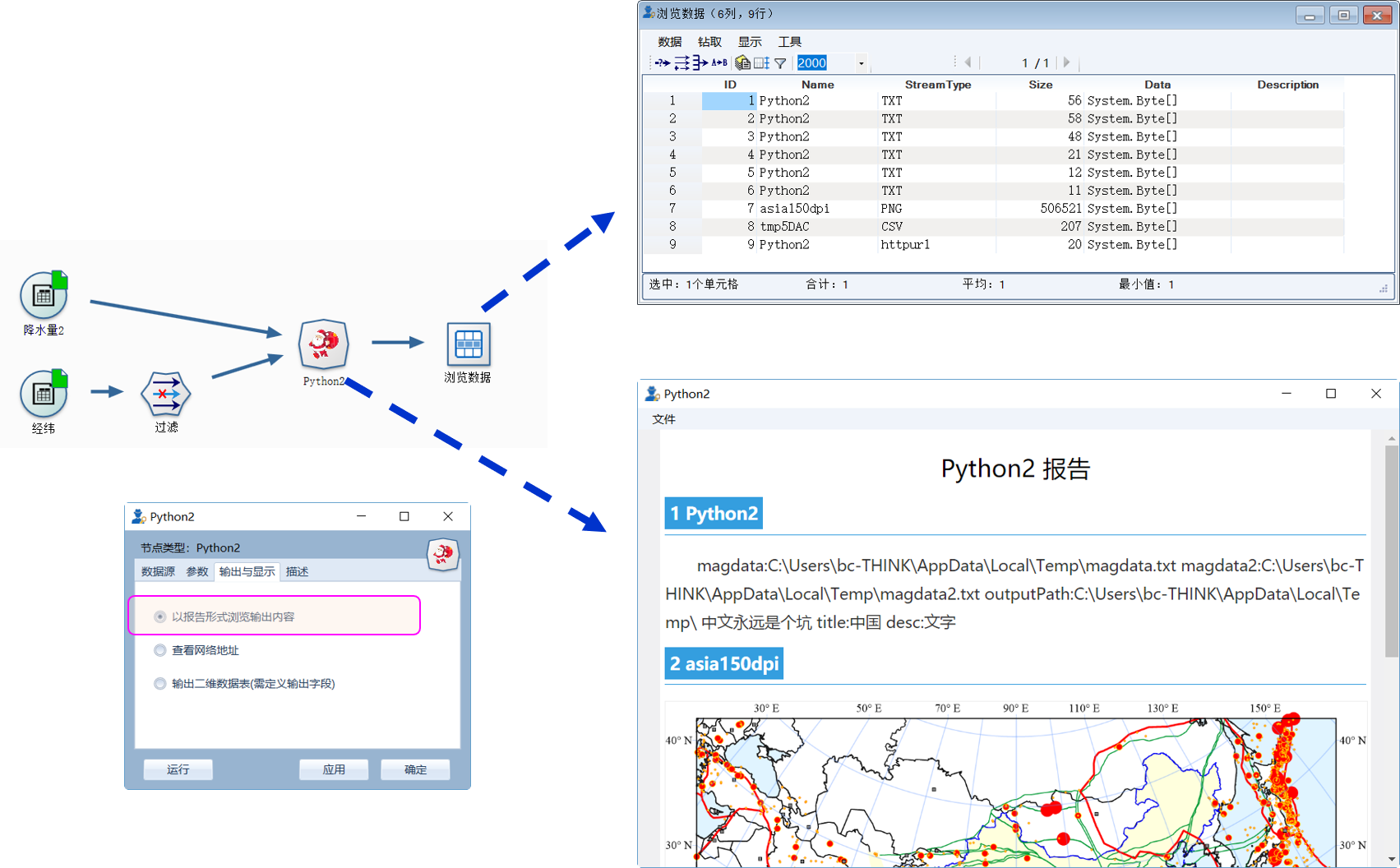

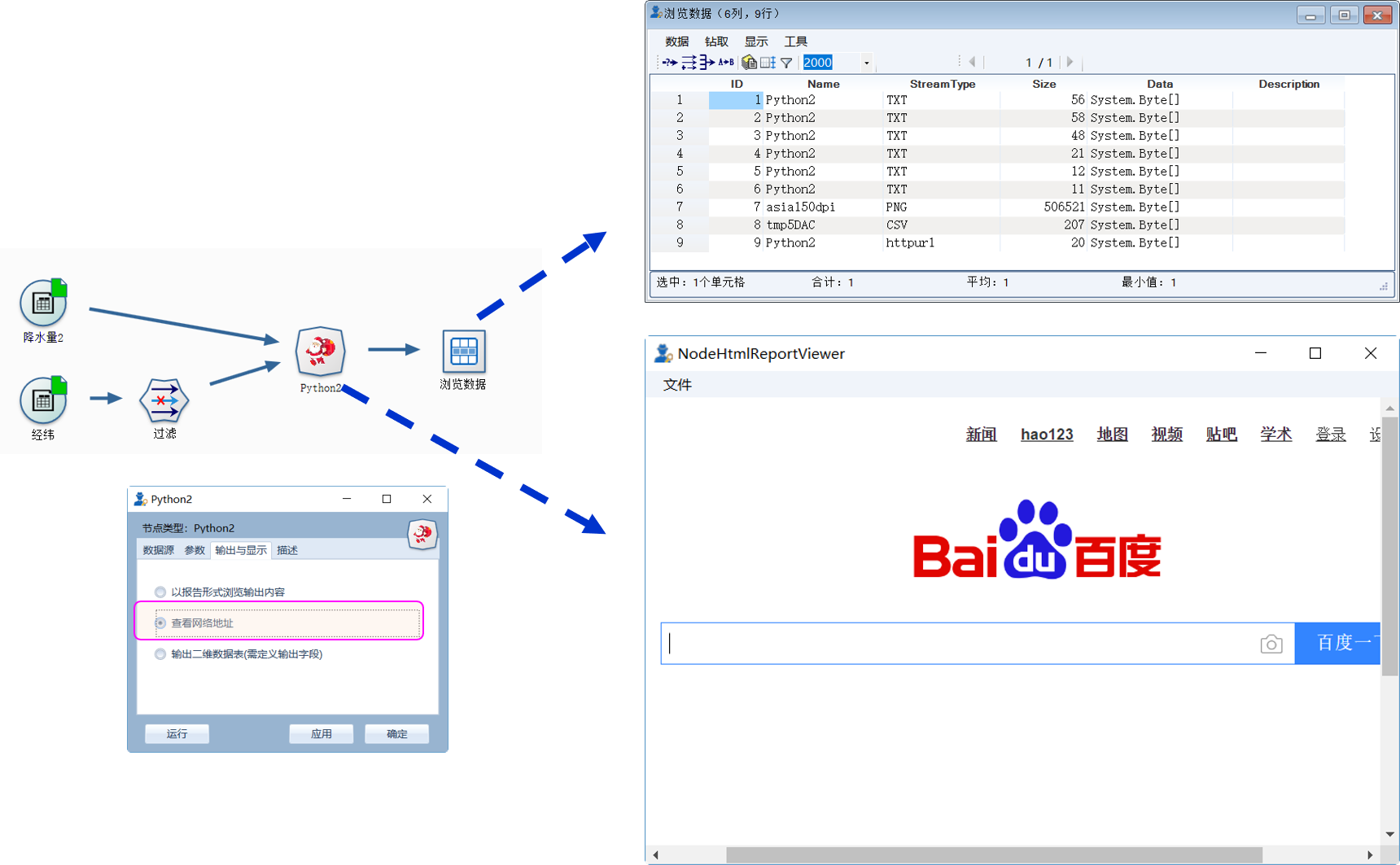

16.4.1. 以报告形式浏览输出内容¶
16.5. 扩展共享¶

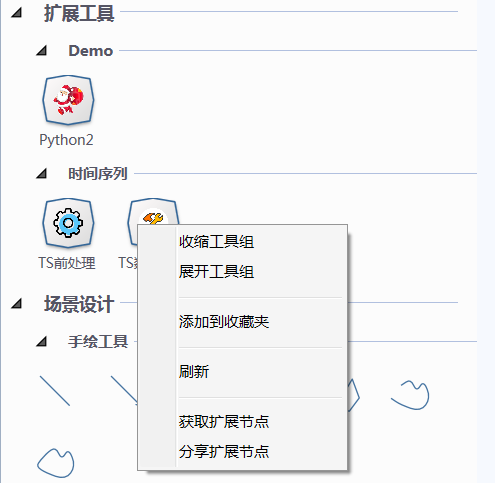

系统提供与其实用户共享扩展节点的功能，位于在扩展工具栏的右键菜单中：
- 获取扩展节点：从服务器上获取最新的公共扩展节点包；
- 分享扩展节点：将您的节点分享给其它用户使用（请记住您的上传密码，以便于更新）；
